Productos aceptados en o por debajo de 10°do, enrutar objetivos alrededor 48 horas, carga útil que se adapta a 250 incógnita 140 incógnita 320 mm de espacio útil, y carriles donde un 32°El perfil de prueba C está cerca del entorno de envío esperado.
10°Paquete refrigerado C y menos
Packout de caja EPS para envíos de 48 h por debajo de 10°C
Para productos refrigerados que deben permanecer en 10 o menos°do, Tempk puede suministrar un paquete EPS pasivo utilizando 14 piezas de 380g 0°C bolsas de hielo biológicas. En el diseño de carga útil de 11L probado, el punto medido más corto se mantuvo por debajo de 10°C para 51.2 horas en 32°C ambiente de temperatura constante.
≤10°do
Límite de temperatura superior objetivo para este paquete refrigerado probado.
51.2h
Duración medida más corta por debajo de 10°C entre siete posiciones de sensor.
32°do
Ambiente ambiente constante utilizado para la prueba Tempk original.
11l
Espacio de carga útil efectivo después 14 Las bolsas de hielo se colocan en la caja de EPS..
Caso de uso
Use este packout cuando el producto solo necesite un límite superior por debajo de 10 °C
Este paquete está destinado a compradores que necesitan un punto de partida práctico para cotizar., prueba de muestra o validación de ruta. La pregunta clave es si el tamaño de su producto, El tiempo de ruta y la regla de temperatura están cerca de la configuración EPS de 11L probada.
Productos sensibles a la congelación, tiempo de permanencia en el almacén variable, rutas de verano por encima del perfil probado, o productos que requieren un diseño de sensor o estándar de prueba diferente.
Estricto 2-8°C carriles farmacéuticos, envíos congelados, carriles de hielo seco, requisitos ultrafríos, o productos que deben permanecer por encima de un límite de temperatura más bajo sin validación adicional.
Parámetros de embalaje

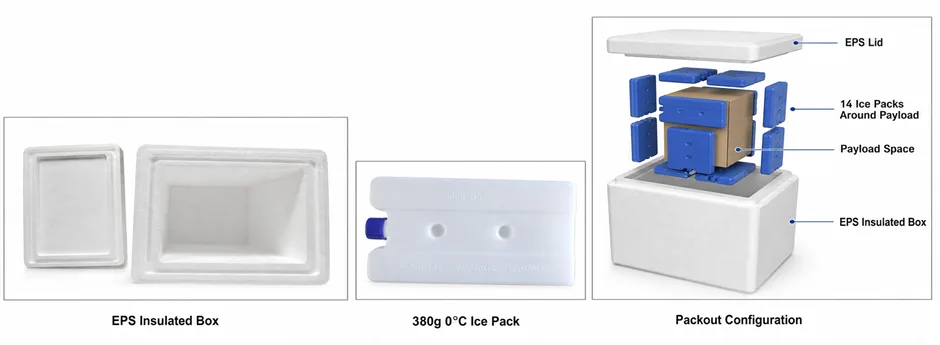

Configuración probada: caja EPS de 21 L con 11 L de espacio de carga útil efectiva
Estos valores describen la configuración Tempk probada para este paquete.. Combínelos con el tamaño del producto, masa del producto, duración de la ruta y exposición ambiental antes de realizar un pedido al por mayor.
Caja EPS y medios refrigerantes
| Parámetro | Valor probado | Nota del comprador |
|---|---|---|
| Dimensiones exteriores del EPS | 400 incógnita 290 incógnita 470 milímetros | Uso para cartón, planificación de paletas y almacenamiento. |
| Dimensiones internas del EPS | 300 incógnita 190 incógnita 370 milímetros | Espacio interno bruto antes de la colocación del refrigerante. |
| Espesor de pared de EPS | 50 milímetros | Estructura de aislamiento utilizada en la configuración probada.. |
| Volumen nominal de EPS | 21 l | El volumen de la caja no es lo mismo que el espacio de carga útil utilizable. |
| Espacio de carga útil efectivo | 250 incógnita 140 incógnita 320 milímetros, aprox. 11 l | El producto debe caber después de colocar las bolsas de hielo.. |
| Medios de enfriamiento | 14 piezas de 380g 0°C bolsas de hielo biológicas | Colocado alrededor de la carga útil como se muestra en la imagen del paquete.. |
| Dimensiones de la bolsa de hielo | 182 incógnita 97 incógnita 25 milímetros | Útil para comprobar el área de contacto y la autorización del producto.. |
| Peso de la caja EPS | 0.66 kilos | Solo caja, antes del refrigerante y el producto. |
| Peso total del medio refrigerante | 5.32 kilos | 14 incógnita 0.38 kilos. |
| Caja de EPS más bolsas de hielo. | 5.98 kilos | El peso del producto y la caja exterior son adicionales.. |
Si las dimensiones de la carga útil, masa del producto o cambios permitidos en la ventana de temperatura, Utilice este diseño probado como punto de partida y valide la configuración modificada antes de la adquisición masiva..

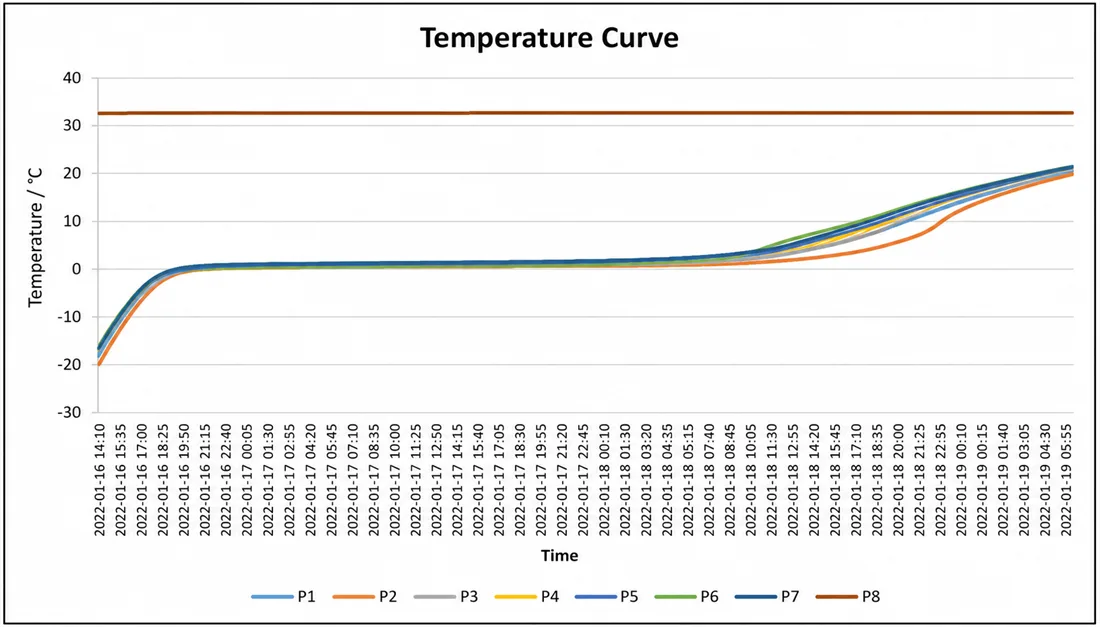

Resultado de la prueba
51,2 horas por debajo de 10 °C bajo una prueba ambiente de 32 °C
El punto medido más corto fue la posición central superior. Para la planificación del comprador, 51.2 horas es el número conservador de la prueba Tempk original, dando un margen de 3,2 horas sobre un requisito de 48 horas.
51.2h
Duración más corta por debajo de 10°do, medido en el punto central superior.
56.5h
Posición medida más larga en esta prueba, grabado en la esquina inferior.
48h+
La configuración probada cumplió con el requisito de más de 48 horas..
7 puntos
Posiciones de medición interna utilizadas para comparar puntos cálidos en la caja..
| Ubicación del sensor | Duración inferior a 10°do | Cómo leerlo |
|---|---|---|
| Fondo de la caja | 54.2 horas | Lectura de posición inferior en la cavidad EPS. |
| Esquina inferior | 56.5 horas | Posición medida más larga en este conjunto. |
| Centro delantero | 53.5 horas | Punto medio cerca del espacio del producto. |
| Centro medio | 52.9 horas | Punto de medición del área de carga útil central. |
| centro derecho | 52.4 horas | Punto de medición lateral cerca de la ubicación del refrigerante. |
| Centro superior | 51.2 horas | Posición medida más corta y número de planificación práctico. |
| Esquina superior | 51.8 horas | Punto de medición de la esquina superior cerca del área de la tapa. |
Guía de selección
Cómo los compradores pueden decidir si empezar con este packout
Esta configuración es más útil cuando el requisito de temperatura, El tiempo de ruta y el tamaño de la carga útil están cerca del caso probado.. Para diferentes perfiles de riesgo, Tempk puede ajustar la cantidad de refrigerante, tipo de cuadro o método de validación.
Comience aquí si el producto puede aceptar cerca-0°Exposición C y solo necesita permanecer por debajo de 10°C durante la ruta.
Porque el punto de cambio de fase del refrigerante es 0°do, Los productos con problemas de límite inferior deben probarse con la carga útil real y el método de embalaje..
Considere un volumen de caja más grande, más refrigerante, aislamiento diferente, preacondicionamiento específico de carril o una nueva prueba de perfil de temperatura.
Esos requisitos necesitan una regla de aceptación y empaquetado dedicada en lugar de tomar prestada esta inferior a 10.°resultado de la prueba C.
Contexto de prueba

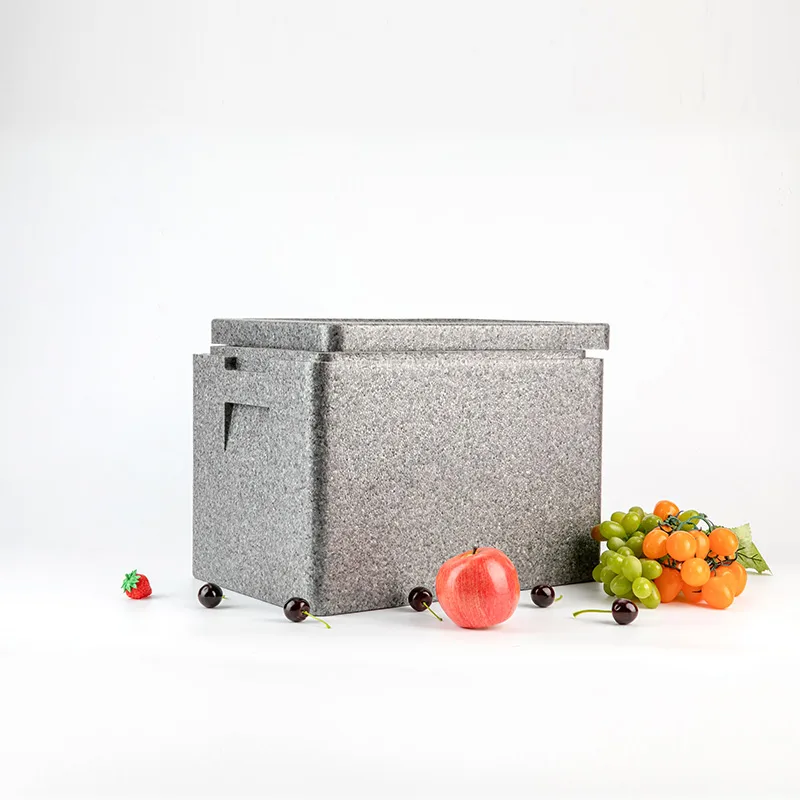

Lo que ayuda a confirmar la foto de prueba
La foto ofrece a los compradores una visión práctica de cómo se preparó el paquete.. Para adquisiciones, la pregunta importante es si su producto, la masa de carga útil y la ruta de manejo coinciden lo suficiente con la prueba original.
Qué debe comprobar Tempk antes de confirmar la muestra
Confirmar dimensiones del producto, peso de la carga útil y si el producto puede caber dentro del 250 incógnita 140 incógnita 320 mm de espacio efectivo.
Confirme si el producto solo necesita un límite superior inferior a 10°C o también tiene un límite de temperatura más bajo.
Comparar duración de ruta, exposición ambiental, tiempo de permanencia en el almacén y puntos de transferencia con los 32°condición de prueba C.
Prepare una validación específica de la ruta o del cliente si el pedido requiere un informe de temperatura antes de la compra al por mayor..
Lista de verificación de solicitudes de presupuesto
Datos que aceleran la cotización y el plan de muestras
Envíe estos datos con la consulta para que Tempk pueda comparar este paquete probado con EPS modificado, PPE, Opciones PU o VIP cuando sea necesario.
Requisito del producto
Rango de temperatura permitido, sensibilidad de límite inferior, tamaño del producto, peso de la carga útil y si se permite el contacto directo con el refrigerante.
Perfil de ruta
Tiempo de tránsito, temperatura ambiente esperada, país de recogida y entrega, Tiempo de permanencia en el almacén y condiciones de entrega final..
Objetivo de embalaje
Duración objetivo, preferencia de tamaño de caja, preferencia desechable o reutilizable, Requisitos de cartón y necesidades de etiquetado..
Necesidad de pruebas
Posiciones de los sensores, criterios de aceptación, Formato del informe y si el comprador necesita una prueba de muestra antes del pedido al por mayor..
plano comercial
Cantidad de muestra, volumen mensual, destino, nivel de precio objetivo y si se requiere embalaje OEM o personalizado.
Proceso de manipulación
Tiempo de preacondicionamiento, disponibilidad de congelador o cámara frigorífica, Condiciones laborales de embalaje y tiempo de entrega antes de la recogida por parte del transportista..
Preguntas del comprador
Preguntas frecuentes para proyectos de caja EPS por debajo de 10 °C
¿Cuánto tiempo se mantuvo este packout por debajo de 10 °C?
La posición medida más corta se mantuvo por debajo de 10°C para 51.2 horas en 32°C ambiente de temperatura constante.
¿Qué configuración se probó?
La configuración probada utilizó una caja aislada de EPS de 21 litros., 11L espacio de carga útil efectivo y 14 piezas de 380g 0°C bolsas de hielo biológicas.
¿Esto califica automáticamente mi ruta?
No. Es un resultado probado de una configuración.. Su ruta debe compararse con el tamaño de la carga útil, sensibilidad del producto, tiempo de tránsito y exposición ambiental.
¿Puede usarse para productos farmacéuticos de 2-8 °C?
Utilice un 2-8 dedicado°Paquete farmacéutico C en su lugar. Esta solución admite un nivel inferior a 10°Requisito de límite superior C, no es un rango regulado estrecho.
¿Por qué el espacio de carga útil usable es solo 11 L?
La caja de EPS aparece como 21L, pero el espacio de carga útil probado es de aproximadamente 11 litros porque el 14 Las bolsas de hielo ocupan espacio alrededor de la carga útil..
¿Puede Tempk ajustarlo para rutas más largas?
Sí. Tempk puede comparar el material aislante, tamaño de la caja, cantidad de bolsa de hielo y disposición del sensor, luego prepare una prueba de muestra modificada.
¿Necesita un packout de caja por debajo de 10 °C para una ruta de 48 h?
Comparte el tamaño de tu carga útil, requisito de temperatura, duración de la ruta y plan de compra. Tempk puede comprobar si este paquete de EPS de 11 litros es adecuado o preparar un paquete de muestra ajustado antes de la compra al por mayor..
