Produits acceptés à 10 ou moins°C, acheminer les cibles autour 48 heures, charge utile qui correspond à la 250 x 140 x 320 mm espace utilisable, et des voies où un 32°Le profil de test C est proche de l’environnement d’expédition attendu.
10°Emballage réfrigéré C et inférieur
Packout boîte EPS pour expéditions 48 h sous 10°C
Pour les produits réfrigérés qui doivent rester à 10 ou en dessous°C, Tempk peut fournir un pack EPS passif en utilisant 14 morceaux de 380g 0°C blocs de glace biologiques. Dans la configuration de charge utile 11 L testée, le point mesuré le plus court est resté inférieur à 10°C pour 51.2 heures dans un 32°C environnement à température constante.
≤10°C
Limite de température supérieure cible pour cet emballage réfrigéré testé.
51.2h
Durée mesurée la plus courte inférieure à 10°C parmi sept positions de capteur.
32°C
Environnement ambiant constant utilisé pour le test Tempk original.
11L
Espace de charge utile effectif après 14 les blocs de glace sont placés dans la boîte EPS.
Cas d'utilisation
Utilisez ce packout lorsque le produit nécessite seulement une limite supérieure sous 10 °C
Ce pack est destiné aux acheteurs qui ont besoin d'un point de départ pratique pour l'établissement d'un devis., tests d'échantillons ou validation d'itinéraire. La question clé est de savoir si la taille de votre produit, la règle de temps de parcours et de température est proche de la configuration EPS 11L testée.
Produits sensibles au gel, temps de séjour variable dans l'entrepôt, itinéraires d'été au-dessus du profil testé, ou des produits qui nécessitent une configuration de capteur ou une norme de test différente.
Strict 2-8°Voies pharmaceutiques C, expéditions congelées, pistes de glace carbonique, exigences ultra-froides, ou des produits qui doivent rester au-dessus d'une limite de température inférieure sans validation supplémentaire.
Paramètres d'emballage
Configuration testée : boîte EPS 21 L avec espace de charge utile effectif de 11 L
Ces valeurs décrivent la configuration Tempk testée pour ce packout. Faites-les correspondre à la taille du produit, masse du produit, durée de l'itinéraire et exposition ambiante avant de passer une commande groupée.

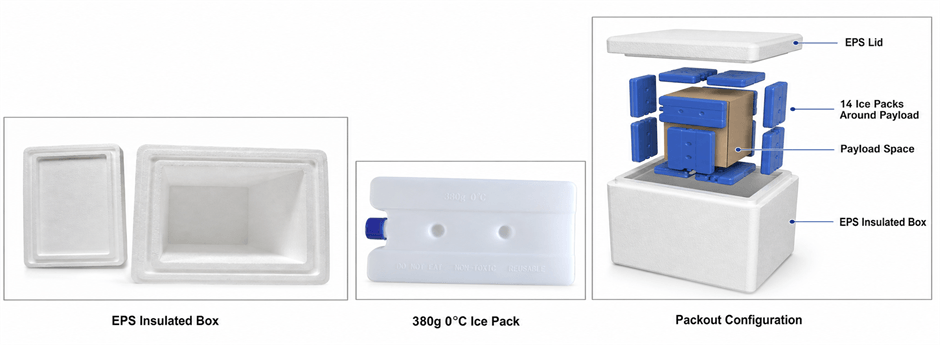

Boîte EPS et médias de refroidissement
| Paramètre | Valeur testée | Note de l'acheteur |
|---|---|---|
| Dimensions extérieures du PSE | 400 x 290 x 470 mm | Utiliser pour le carton, planification des palettes et du stockage. |
| Dimensions internes du PSE | 300 x 190 x 370 mm | Espace interne brut avant la mise en place du liquide de refroidissement. |
| Épaisseur de paroi PSE | 50 mm | Structure d'isolation utilisée dans la configuration testée. |
| Volume nominal de BSE | 21 L | Le volume de la boîte n'est pas le même que l'espace de charge utile utilisable. |
| Espace de charge utile efficace | 250 x 140 x 320 mm, environ. 11 L | Le produit doit s'adapter une fois les blocs de glace disposés.. |
| Média de refroidissement | 14 morceaux de 380g 0°C blocs de glace biologiques | Placé autour de la charge utile comme indiqué dans l'image du packout. |
| Dimensions de la banquise | 182 x 97 x 25 mm | Utile pour vérifier la zone de contact et le dégagement du produit. |
| Poids de la boîte EPS | 0.66 kg | Boîte uniquement, avant liquide de refroidissement et produit. |
| Poids total du fluide de refroidissement | 5.32 kg | 14 x 0.38 kg. |
| Boîte EPS et blocs de glace | 5.98 kg | Le poids du produit et le carton extérieur sont en sus. |
Si les dimensions de la charge utile, masse du produit ou changements de fenêtre de température autorisés, utiliser cette mise en page testée comme point de départ et valider la configuration modifiée avant l'approvisionnement groupé.

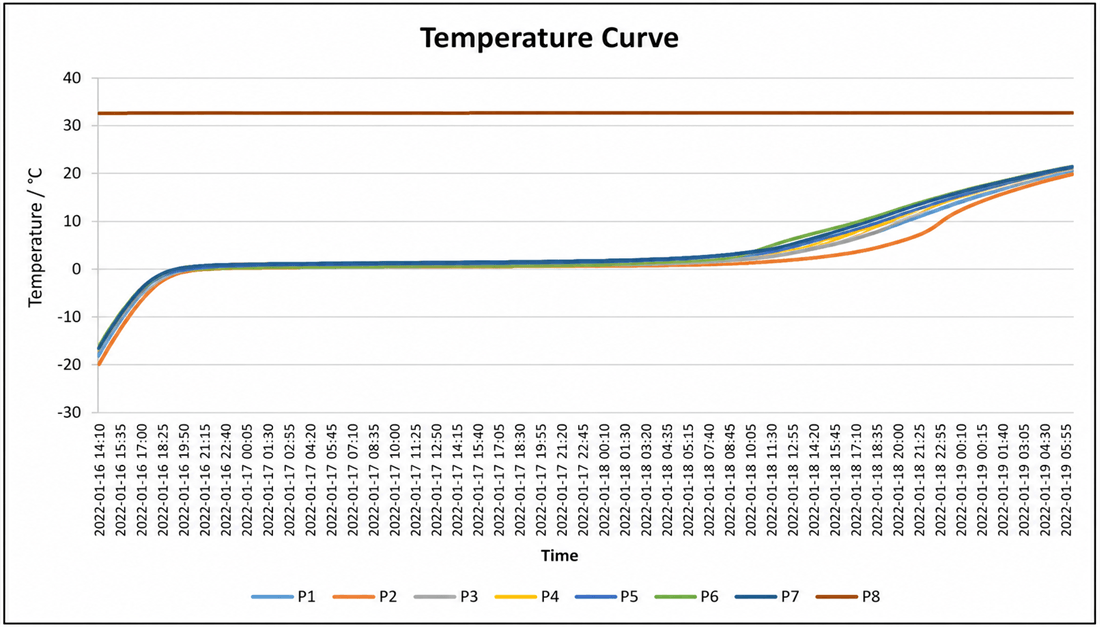

Résultat du test
51,2 heures sous 10 °C lors d’un test ambiant à 32 °C
Le point mesuré le plus court était la position centrale supérieure. Pour la planification de l'acheteur, 51.2 heures est le nombre conservateur du test Tempk original, donnant une marge de 3,2 heures sur une exigence de 48 heures.
51.2h
Durée la plus courte inférieure à 10°C, mesuré au point central supérieur.
56.5h
Position mesurée la plus longue dans ce test, enregistré dans le coin inférieur.
48h +
La configuration testée répondait à l'exigence de plus de 48 heures.
7 points
Positions de mesure internes utilisées pour comparer les points chauds dans la boîte.
| Emplacement du capteur | Durée inférieure à 10°C | Comment le lire |
|---|---|---|
| Fond de la boîte | 54.2 heures | Lecture en position basse dans la cavité EPS. |
| Coin inférieur | 56.5 heures | Position mesurée la plus longue dans cet ensemble. |
| Centre avant | 53.5 heures | Point médian près de l'espace produit. |
| Milieu centre | 52.9 heures | Point de mesure de la zone de charge utile principale. |
| Centre droit | 52.4 heures | Point de mesure latéral près du placement du liquide de refroidissement. |
| En haut au centre | 51.2 heures | Position mesurée la plus courte et numéro de planification pratique. |
| Coin supérieur | 51.8 heures | Point de mesure du coin supérieur près de la zone du couvercle. |
Guide de sélection
Comment les acheteurs peuvent décider de partir de ce packout
Cette configuration est particulièrement utile lorsque les exigences de température, le temps de route et la taille de la charge utile sont proches du cas testé. Pour différents profils de risque, Tempk peut ajuster la quantité de liquide de refroidissement, type de boîte ou méthode de validation.
Commencez ici si le produit peut accepter près de-0°Exposition C et doit seulement rester en dessous de 10°C pendant le parcours.
Parce que le point de changement de phase du liquide de refroidissement est 0°C, les produits présentant des problèmes de limite inférieure doivent être testés avec la charge utile réelle et la méthode d'emballage.
Envisagez un plus grand volume de boîte, plus de liquide de refroidissement, isolation différente, préconditionnement spécifique à la voie ou nouveau test de profil de température.
Ces exigences nécessitent une règle d'emballage et d'acceptation dédiée au lieu d'emprunter celle-ci en dessous de 10.°Résultat du test C.
Contexte du test
Ce que la photo de test aide à confirmer
La photo donne aux acheteurs une vue pratique de la façon dont le colis a été préparé. Pour les achats, la question importante est de savoir si votre produit, la masse de la charge utile et l'itinéraire de manutention correspondent suffisamment au test original.
Ce que Tempk doit vérifier avant la confirmation de l’échantillon
Confirmer les dimensions du produit, poids de la charge utile et si le produit peut tenir à l'intérieur du 250 x 140 x 320 mm espace effectif.
Confirmez si le produit n'a besoin que d'une limite supérieure inférieure à 10°C ou a également une limite de température inférieure.
Comparer la durée de l'itinéraire, exposition ambiante, temps de séjour dans l'entrepôt et points de transfert avec le 32°Condition d'essai C.
Préparez une validation spécifique à l'itinéraire ou au client si la commande nécessite un rapport de température avant l'achat en gros.
Liste de contrôle de la demande de prix
Détails qui accélèrent le devis et le plan d’échantillon
Envoyez ces entrées avec la demande afin que Tempk puisse comparer ce packout testé avec l'EPS modifié, PPE, Options PU ou VIP si nécessaire.
Exigence du produit
Plage de température autorisée, sensibilité limite inférieure, taille du produit, poids de la charge utile et si le contact direct avec le liquide de refroidissement est autorisé.
Profil d'itinéraire
Temps de transit, température ambiante attendue, pays d'enlèvement et de livraison, temps de séjour dans l'entrepôt et état de livraison final.
Cible du pack
Durée cible, préférence de taille de boîte, préférence jetable ou réutilisable, Exigences en matière de carton et besoins en matière d'étiquetage.
Besoin de tests
Positions des capteurs, critères d'acceptation, format du rapport et si l'acheteur a besoin d'un échantillon de test avant la commande groupée.
Plan commercial
Quantité d'échantillon, volume mensuel, destination, niveau de prix cible et si un emballage OEM ou personnalisé est requis.
Processus de manipulation
Temps de préconditionnement, disponibilité d'un congélateur ou d'une chambre froide, conditions de travail d'emballage et délai de transfert avant le ramassage par le transporteur.
Questions de l'acheteur
Questions fréquentes pour les projets de boîte EPS sous 10 °C
Combien de temps ce packout est-il resté sous 10 °C ?
La position mesurée la plus courte est restée inférieure à 10°C pour 51.2 heures dans un 32°C environnement à température constante.
Quelle configuration a été testée ?
La configuration testée utilisait une boîte isolée EPS de 21 L, 11L espace de charge utile effectif et 14 morceaux de 380g 0°C blocs de glace biologiques.
Cela qualifie-t-il automatiquement mon itinéraire ?
Non. Il s'agit d'un résultat testé à partir d'une configuration. Votre itinéraire doit être vérifié par rapport à la taille de la charge utile, sensibilité au produit, temps de transit et exposition ambiante.
Cela peut-il être utilisé pour des produits pharmaceutiques 2-8 °C ?
Utilisez un 2-8 dédié°Emballage pharmaceutique C à la place. Cette solution prend en charge un niveau inférieur à 10°Exigence de limite supérieure C, il ne s'agit pas d'une plage réglementée étroite.
Pourquoi l’espace de charge utile utilisable n’est-il que de 11 L ?
La boîte EPS est répertoriée comme 21L, mais l'espace de charge utile testé est d'environ 11 L car le 14 les blocs de glace occupent de l'espace autour de la charge utile.
Tempk peut-elle l’ajuster pour des itinéraires plus longs ?
Oui. Tempk peut comparer les matériaux isolants, taille de boîte, quantité de banquise et disposition des capteurs, puis préparez un échantillon de test modifié.
Besoin d’un packout de boîte sous 10 °C pour un itinéraire de 48 h ?
Partagez la taille de votre charge utile, exigence de température, durée de l'itinéraire et plan d'achat. Tempk peut vérifier si ce pack EPS de 11 L est adapté ou préparer un échantillon ajusté avant l'achat en gros.
Contacter Tempk
